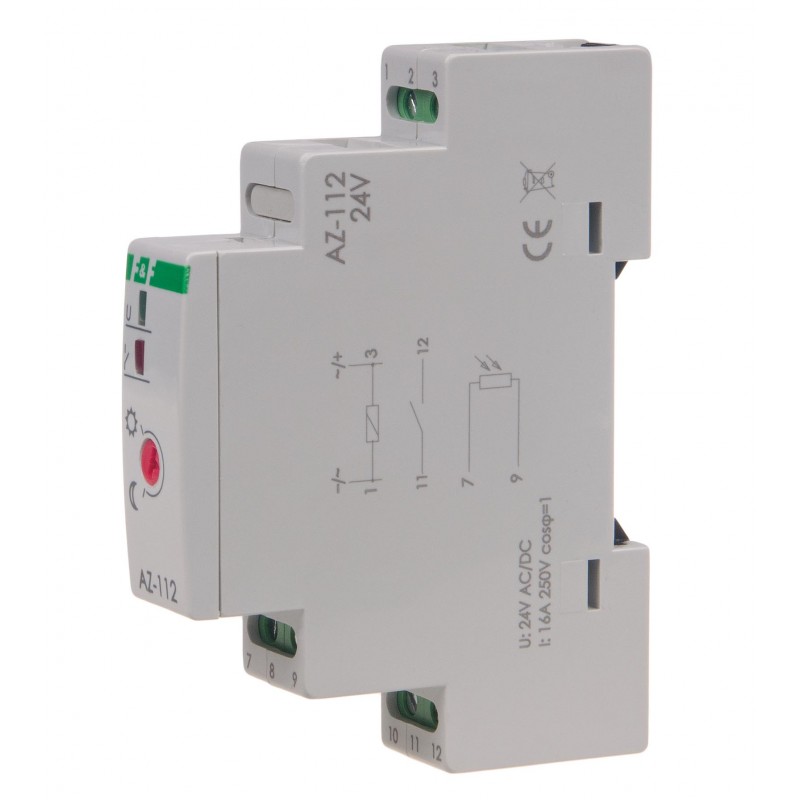

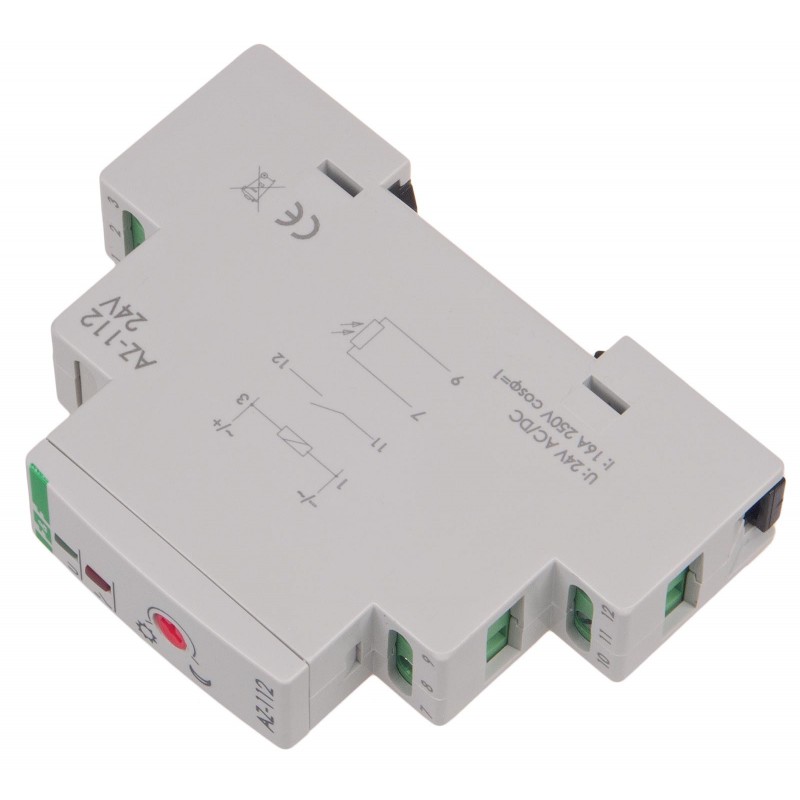

Automat zmierzchowy AZ-112 24 V
1-modułowy automat zmierzchowy 24 V AC/DC na szynę 35 mm z zewnętrzną sondą Ø10 i separowanym stykiem NO.
- zasilanie 21÷27 V AC/DC,
- maksymalny prąd obciążenia AC-1: 16 A,
- separowany styk 1×NO,
- regulowany próg zadziałania: 2÷1000 lx,
- histereza: ok. 15 lx,
- układ opóźniający: włączenie ok. 10 s / wyłączenie ok. 20 s,
- zewnętrzna sonda Ø10,
- szerokość 1 modułu,
- montaż na szynie 35 mm,
- automat IP20, sonda IP65.
Automat zmierzchowy AZ-112 24 V – 1 moduł, zewnętrzna sonda Ø10
Automat AZ-112 24 V jest przeznaczony do instalacji 24 V AC/DC, w których automat ma znajdować się w rozdzielnicy, a czujnik zmierzchu w innym miejscu.
Jednomodułowa konstrukcja ogranicza miejsce zajmowane na szynie 35 mm. Zewnętrzna sonda Ø10 umożliwia niezależny wybór punktu pomiaru naturalnego światła, a separowany styk odróżnia serię AZ-112 od 2-modułowych automatów AZ-B.
Układ opóźniający ogranicza reakcję na krótkotrwałe zmiany natężenia światła. Włączenie następuje po ok. 10 s, a wyłączenie po ok. 20 s. Histereza wynosi ok. 15 lx.
Najważniejsze funkcje
- zasilanie 24 V AC/DC,
- szerokość jednego modułu,
- zewnętrzna sonda Ø10,
- separowany styk NO,
- 16 A AC-1,
- regulacja 2÷1000 lx,
- histereza ok. 15 lx,
- układ opóźniający włączenie i wyłączenie.
Gdzie wykorzystać AZ-112 24 V?
Model sprawdzi się w instalacjach 24 V wymagających kompaktowego automatu w rozdzielnicy oraz niezależnego punktu pomiaru naturalnego światła.
Sprawdź warianty
Jeżeli potrzebujesz sondy PLUS przy zachowaniu jednego modułu i separowanego styku, wybierz 1-modułowy automat zmierzchowy 24 V z sondą PLUS
Jeżeli dwa moduły są akceptowalne i separowany styk nie jest wymagany, wybierz 2-modułowy automat zmierzchowy 24 V z sondą Ø10
Tabela mocy
Wartości orientacyjne dopuszczalnego obciążenia - więcej
- Napięcie zasilania
- 21÷27 V AC/DC
- Maksymalny prąd obciążenia AC-1
- 16 A
- Element wykonawczy
- przekaźnik
- Konfiguracja styków
- 1 × NO
- Separacja styku
- TAK
- Próg zadziałania - regulowany
- 2 ÷ 1000 Lx
- Histereza
- ok. 15 Lx
- Opóźnienie zadziałania włączenia
- ok. 10 s
- Opóźnienie zadziałania wyłączenia
- ok. 20 s
- Stopień ochrony sondy
- IP65
- Element światłoczuły
- zewnętrzna sonda Ø 10 mm
- Przyłącze
- zaciski śrubowe
- Maksymalna średnica przewodu [drut]
- 2,5 mm
- Maksymalna średnica przewodu [linka]
- 2,5 mm
- Moment dokręcający
- 0,4 Nm
- Pobór mocy
- 0,56 W
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 1 moduł (18 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.
Poprawność montażu
Należy zwrócić uwagę aby załączane źródło światła nie oświetlało czujnika automatu zmierzchowego. W przeciwnym wypadku prowadzić to może do przypadkowych załączeń i wyłączeń źródła światła.
Kontrola działania
W przypadku kontroli działania automatu cały automat szczelnie przykryć, np. pudełkiem tekturowym lub ciemną, grubą tkaniną. Zakrycie tylko "oczka" sondy, np. palcem jest niewystarczające,gdyż natężenie światła słonecznego jest bardzo silne i przenika do fotoelementu przez plastikową obudowę i ludzkie ciało.
