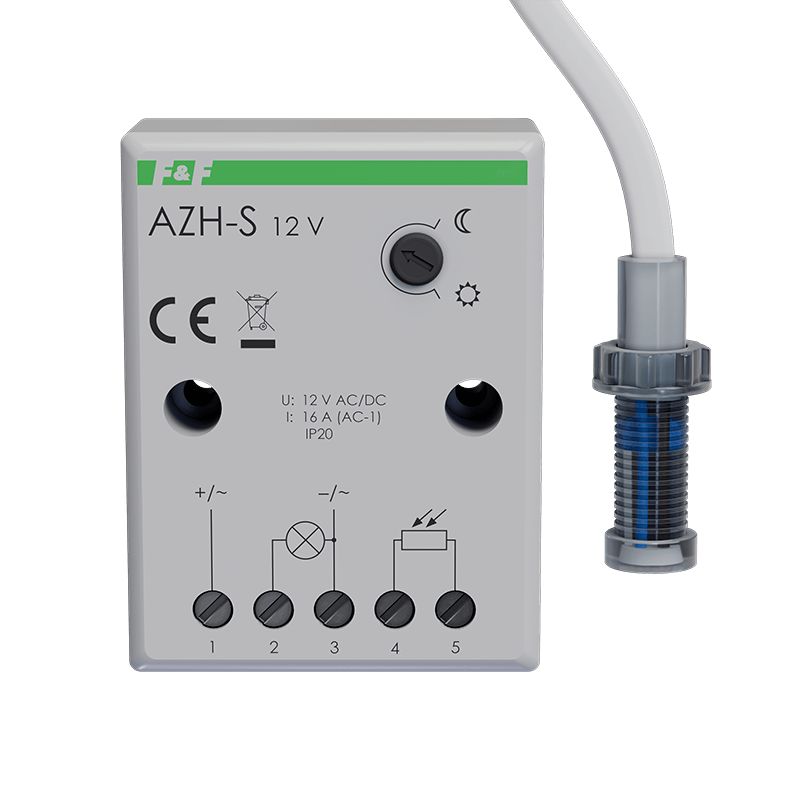

Automat zmierzchowy AZH-S 12 V
Natynkowy automat zmierzchowy 12 V AC/DC z zewnętrzną sondą Ø10. Pozwala umieścić czujnik zmierzchu w innym miejscu niż aparat sterujący.
- zasilanie 11÷14 V AC/DC,
- maksymalny prąd obciążenia AC-1: 16 A,
- regulacja 2÷1000 lx,
- zewnętrzna sonda Ø10,
- opóźnienie włączenia ok. 10 s / wyłączenia ok. 20 s,
- stopień ochrony sondy IP65,
- zaciski śrubowe.
Automat zmierzchowy AZH-S 12 V – zewnętrzna sonda Ø10
AZH-S 12 V jest przeznaczony do niskonapięciowych instalacji, w których oświetlenie ma być automatycznie sterowane zależnie od poziomu naturalnego światła.
Zewnętrzna sonda umożliwia prowadzenie pomiaru poza miejscem montażu aparatu. Dzięki temu automat zmierzchowy 12 V może znajdować się w miejscu dogodnym dla instalacji, podczas gdy czujnik zostaje umieszczony tam, gdzie ma właściwy dostęp do światła naturalnego.
Układ opóźniający ogranicza wpływ krótkotrwałych zmian natężenia światła. Automat załącza obwód po ok. 10 s, a wyłącza go po ok. 20 s od spełnienia warunku przełączenia.
Najważniejsze funkcje
- automatyczne sterowanie w instalacji 12 V,
- zewnętrzny czujnik zmierzchu,
- niezależny punkt pomiarowy,
- maksymalny prąd obciążenia 16 A AC-1,
- regulacja 2÷1000 lx,
- układ opóźniający włączenie i wyłączenie,
- montaż natynkowy.
Gdzie wykorzystać automat AZH-S 12 V?
To rozwiązanie do instalacji 12 V, w których miejsce montażu aparatu nie zapewnia właściwych warunków pomiaru światła albo czujnik powinien być umieszczony na zewnątrz.
(grafika)
Sprawdź wariant
Jeżeli potrzebujesz sondy PLUS, wybierz AZH-S PLUS 12 V.
Jeżeli czujnik i automat mogą znajdować się w jednym miejscu, alternatywą jest automat zmierzchowy 12 V z wbudowanym czujnikiem.
Tabela mocy
Wartości orientacyjne dopuszczalnego obciążenia - więcej
UWAGA!
Możliwość specjalnego wykonania automatów zmierzchowych na inne napięcia niż podane w tabeli danych technicznych, np. 12 V (AC/DC), 24V (AC/DC), 230 V (AC).
- Napięcie zasilania
- 11÷14 V AC/DC
- Maksymalny prąd obciążenia AC-1
- 16 A
- Element wykonawczy
- przekaźnik
- Konfiguracja styków
- 1 × NO
- Separacja styku
- NIE
- Próg zadziałania - regulowany
- 2 ÷ 1000 Lx
- Próg zadziałania - ustawiony
- ok. 7 Lx
- Histereza
- ok. 15 Lx
- Opóźnienie zadziałania włączenia
- ok. 10 s
- Opóźnienie zadziałania wyłączenia
- ok. 20 s
- Stopień ochrony sondy
- IP65
- Element światłoczuły
- zewnętrzna sonda Ø 10 mm
- Przyłącze
- zaciski śrubowe
- Maksymalna średnica przewodu [drut]
- 4 mm
- Maksymalna średnica przewodu [linka]
- 2,5 mm
- Moment dokręcający
- 0,5 Nm
- Pobór mocy
- 0,56 W
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 51×67×26 mm (± 1 mm)
- Montaż
- natynkowy
- Stopień ochrony
- IP20
Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.
Poprawność montażu
Należy zwrócić uwagę aby załączane źródło światła nie oświetlało czujnika automatu zmierzchowego. W przeciwnym wypadku prowadzić to może do przypadkowych załączeń i wyłączeń źródła światła.
Kontrola działania
W przypadku kontroli działania automatu cały automat szczelnie przykryć, np. pudełkiem tekturowym lub ciemną, grubą tkaniną. Zakrycie tylko "oczka" sondy, np. palcem jest niewystarczające,gdyż natężenie światła słonecznego jest bardzo silne i przenika do fotoelementu przez plastikową obudowę i ludzkie ciało.
