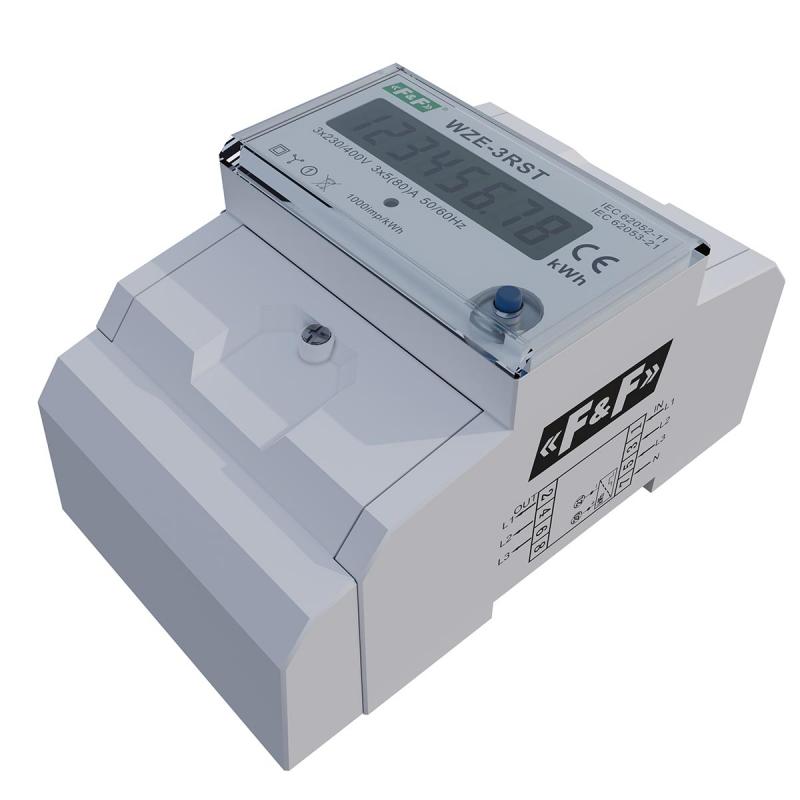

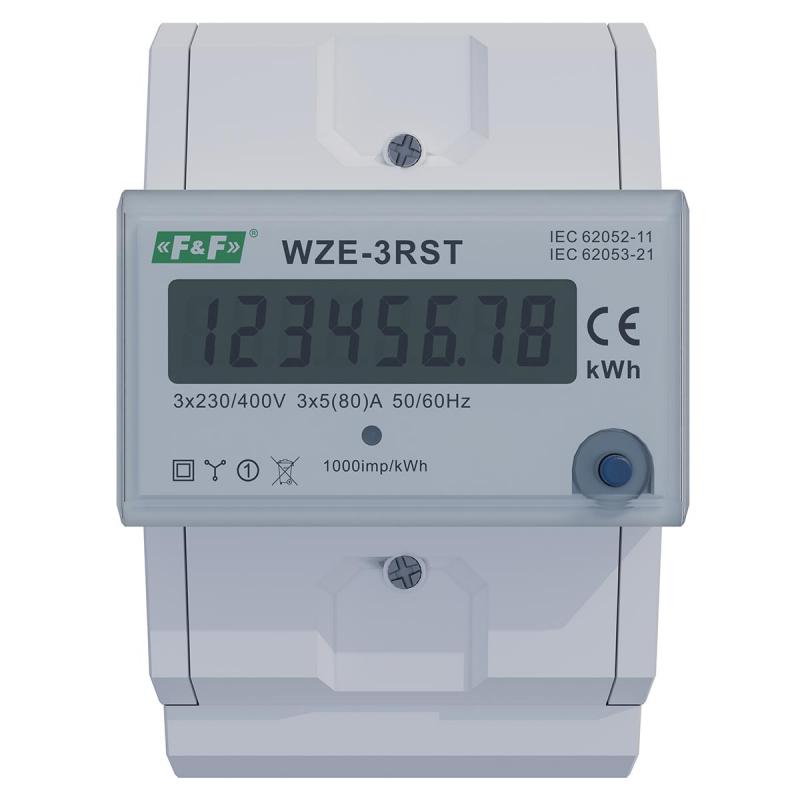

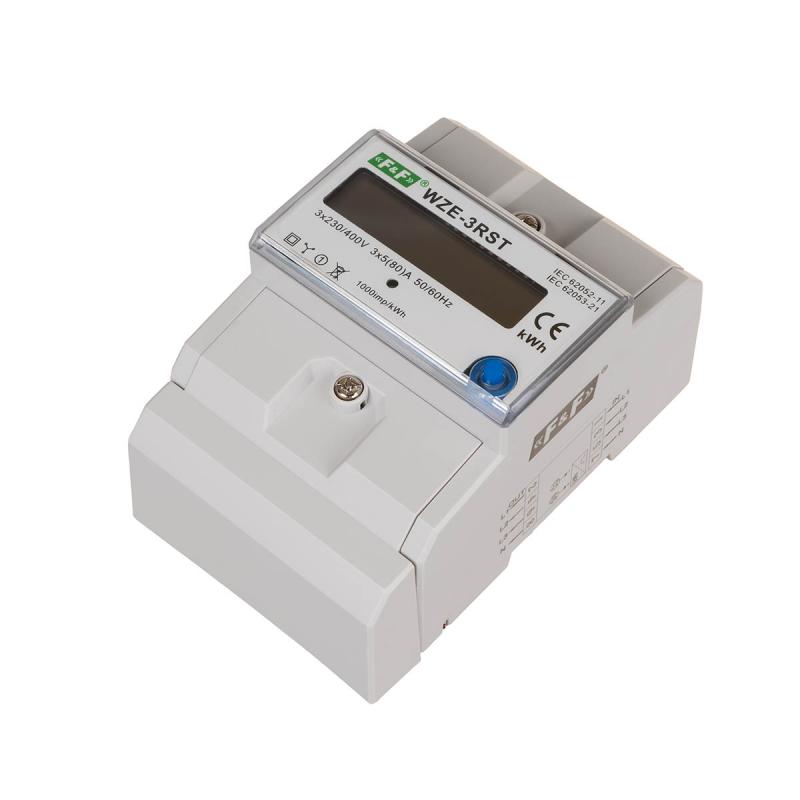

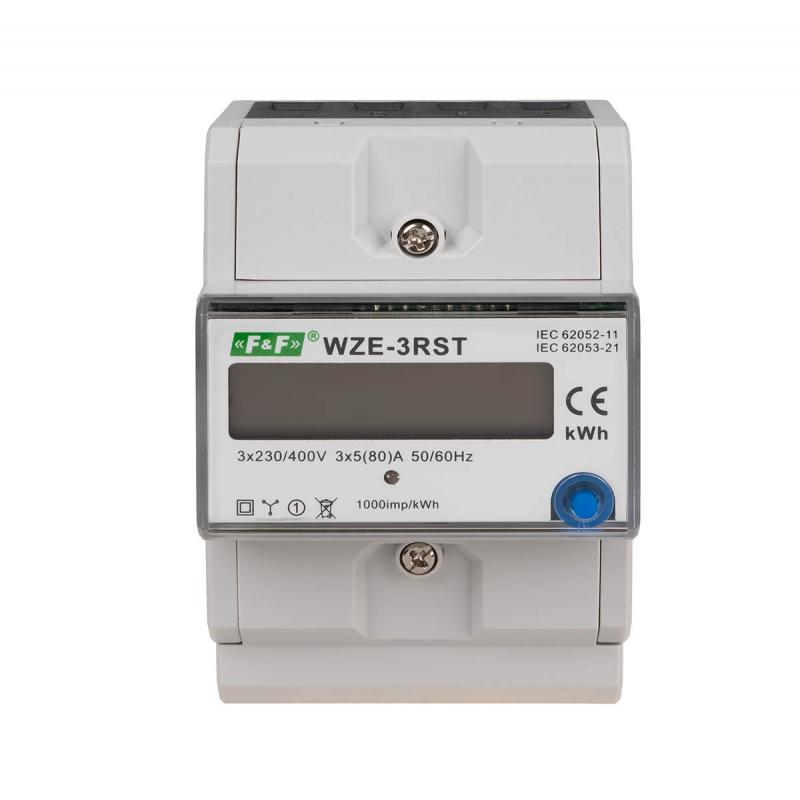

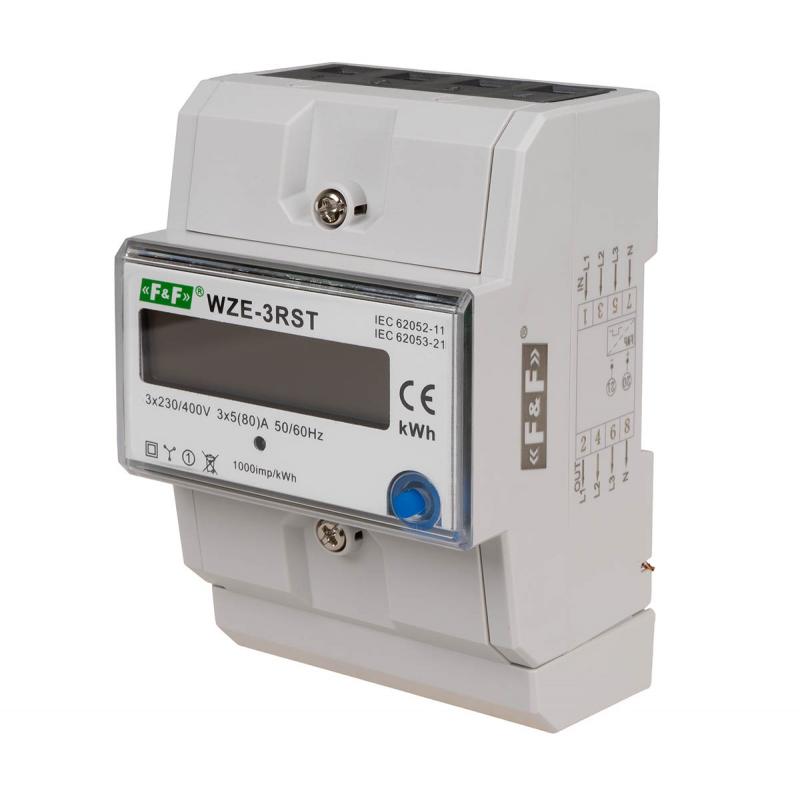

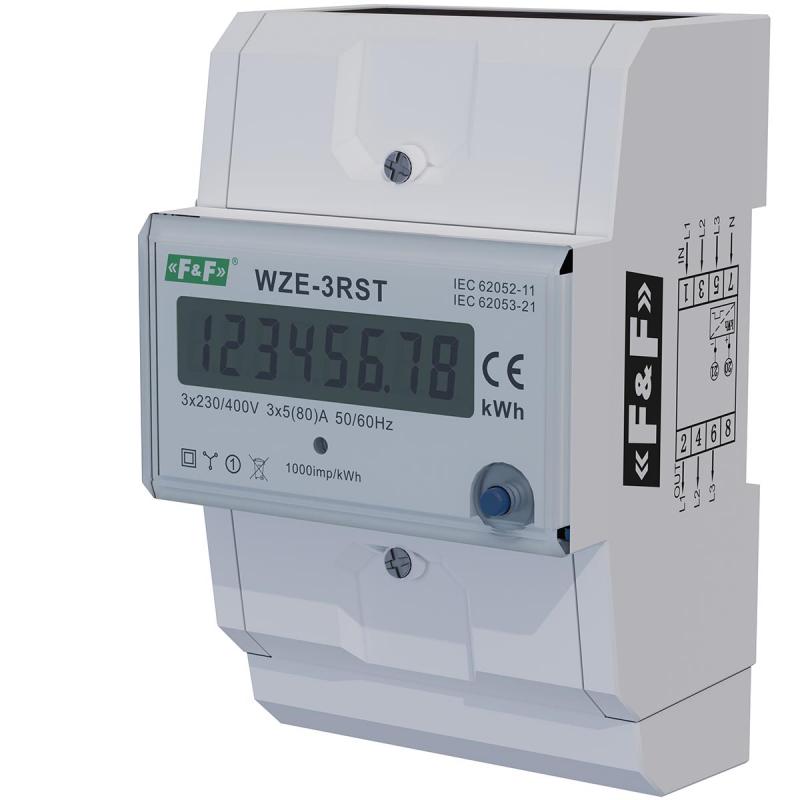

WZE-3RST, 5902431675848
Działanie
Wskaźnik WZE-3 RST jest wskaźnikiem zużycia energii w układzie 3-fazowym, 4-przewodowym. Posiada dodatkowy, kasowalny licznik energii.
Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Suma impulsów z trzech faz sygnalizowana miganiem diody LED, przeliczana jest na energię pobraną w całym układzie trójfazowym. Jej wartość wskazywana jest przez segmentowy wyświetlacz LCD. Cyfry po przecinku oznaczają części setne kWh (0.01 kWh = 10 Wh).
Wskaźnik posiada 1-rzędowy wyświetlacz LCD umożliwiający wyświetlanie całkowitego zużycia energii, lub zużycia energii od momentu ostatniego skasowania licznika. Wartość kasowalnego licznika symbolizowana jest na wskaźniku poprzez wyświetlenie znaku [r] na pierwszym segmencie wyświetlacza.
Aby przełączyć się między wyświetlaniem licznika kasowalnego i całkowitego należy krótko nacisnąć przycisk znajdujący się na elewacji. Aby powrócić do licznika energii całkowitej należy ponownie krótko nacisnąć przycisk na elewacji.
Kasowanie licznika pomocniczego
Urządzenie wyposażone jest w kasowalny, pomocniczy licznik energii. W celu skasowania wartości licznika należy przejść do odczytu licznika kasowalnego, a następnie nacisnąć i przytrzymać przez około 5 sekund przycisk znajdujacy się na froncie urządzenia. Spowoduje to powrót licznika pomocniczego do ustawień wartości początkowej (0000000.0), nie zmieniając jednocześnie wskazań licznika całkowitego.
Data dostępności:
Typ | trójfazowy |
Instalacja | 3-fazowa, 4-przewodowa |
Protokół komunikacyjny | brak |
Napięcie odniesienia | 3×230/400 V |
Prąd bazowy | 3×5 A |
Prąd maksymalny | 3×80 A |
Minimalny prąd mierzony | 0,02 A |
Pomiar napięcia - zakres pomiarowy | 160÷265 V |
Dokładność pomiaru zgodnie z IEC62052-11, IEC62053-21 | klasa 1 |
Pobór własny licznika | 8 VA; 0,4 W |
Zakres wskazań liczydła | 0÷999999,99 kWh |
Stała licznika | 1000 imp/kWh |
Sygnalizacja sczytywania | LED czerwona |
Wyjście impulsowe SO+ SO- | otwarty kolektor |
Napięcie podłączenia SO+ SO- | maks. 27 V DC |
Prąd podłączenia SO+ SO- | 20 mA |
Czas impulsu SO+ SO- | 35 ms |
Przyłącze | zaciski śrubowe 16 mm² |
Temperatura pracy | -20÷50°C |
Wymiary | 4,5 modułu (75 mm) |
Montaż | na szynie 35 mm |
Stopień ochrony | (wewnątrz pomieszczeń) IP51 |
