LE-03d-4Q-CT

• certyfikat MID,

• licznik zużycia energii elektrycznej 3-fazowy,

• pomiar półpośredni przy wykorzystaniu przekładników prądowych,

• wysoka dokładność pomiarów – klasa C (0.5%),

• 2-kierunkowy, 4-kwadrantowy pomiar energii,

• pomiar energii biernej indukcyjnej i pojemnościowej,

• pomiar parametrów sieci,

• podświetlany wyświetlacz LCD,

• pomocniczy licznik energii z funkcją RESET,

• 5 lat gwarancji

Zgodność

Dyrektywa MID 2014/32/EU
Nr certyfikatu 0598/MID/B/26/060

W skrócie o liczniku zużycia energii elektrycznej LE-03d-4Q-CT:

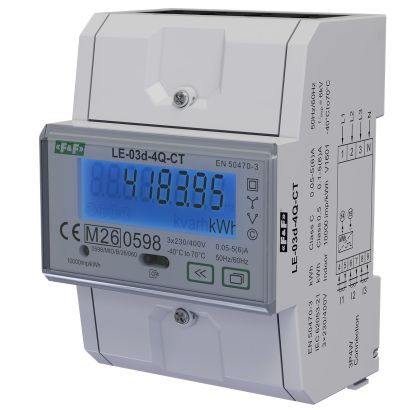

LE-03d-4Q-CT to zaawansowany, trójfazowy licznik energii elektrycznej, umożliwiający półpośredni (przy wykorzystaniu przekładników prądowych) 2-kierunkowy pomiar energii czynnej (pobraną z sieci i oddaną do sieci) oraz pełny 4-kwadrantowy pomiar energii biernej (indukcyjnej i pojemnościowej). Wysoka dokładność pomiaru (0.5%) gwarantuje wiarygodne i rzeczywiste rozliczenie zużycia energii.

Licznik posiada certyfikację MID, co predysponuje go do wykorzystania w roli liczników do rozliczania kosztów zużycia energii.

Licznik wyposażony jest w klasyczne wyjście impulsowe sygnalizujące przyrost zużycia energii czynnej.

Najważniejsze cechy licznika LE-03d-4Q-CT

• pomiar półpośredni z wykorzystaniem przekładników prądowych 5A;

• praca w trójfazowym 3- i 4- przewodowym

• 2- kierunkowy pomiar energii czynnej (energia pobrana i oddana),

• 4- kwadrantowy pomiar energii biernej (energia indukcyjna i pojemnościowa),

• wysoka dokładność pomiarów – klasa C (0.5%),

• zaawansowane możliwości pomiarowe:

  • napięcia, prądy, moce, częstotliwość, zapotrzebowanie na moc i prąd,

  • detaliczne informacje o zużyciu energii i parametrach sieci – również z podziałem na poszczególne fazy,

• wyjście impulsowe do sygnalizacji przyrostu zużycia energii czynnej,

• dodatkowy licznik pomocniczy z funkcją REST,

• zabezpieczenie ustawień kodem PIN,

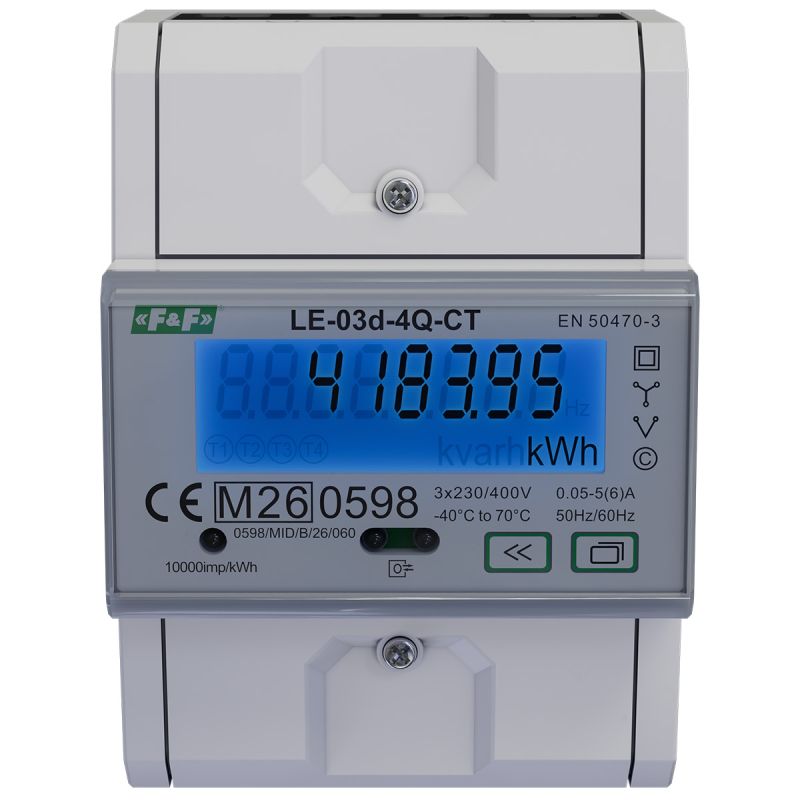

• podświetlany, wielofunkcyjny wyświetlacz LCD,

• certyfikat MID,

• montaż na szynie DIN,

• 5 lat gwarancji.

Podstawowe dane techniczne

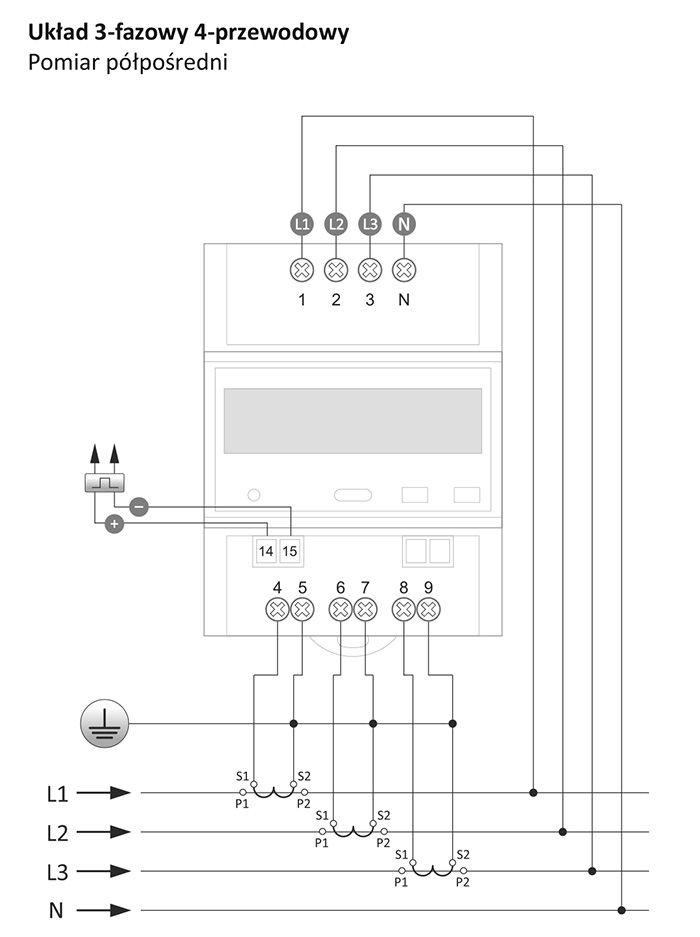

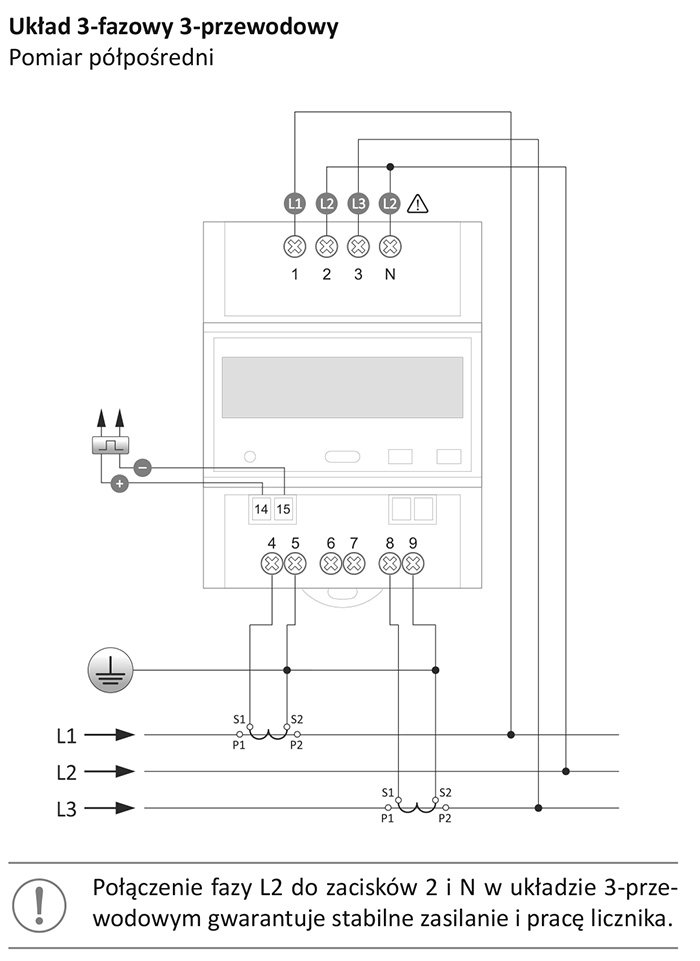

• układ pomiarowy: trójfazowy, 3- i 4- przewodowy,

• napięcie znamionowe: 3 × 230/400 V AC,

• rodzaj pomiaru: półpośredni (z wykorzystaniem przekładników prądowych),

• przystosowany do podłączenia klasycznych przekładników prądowych 5A i maksymalnym przełożeniu 1000:10

• 2-kierunkowy pomiar energii czynnej (energia pobrana i oddana),

• 4-kwadrantowy pomiar energii biernej (energia indukcyjna i pojemnościowa),

• dokładność pomiaru energii czynnej: klasa C;

• zgodność: MID;

• wyjście impulsowe: 1 × SO;

• montaż: szyna DIN;

• szerokość obudowy: 4 moduły, 71,5 mm.

Dwukierunkowy pomiar energii czynnej i biernej

LE-03d-4Q-CT oddzielnie rejestruje energię pobraną z sieci oraz energię oddaną do sieci. Pomiar dwukierunkowy obejmuje zarówno energię czynną, jak i bierną.

Pozwala to stosować licznik w instalacjach, w których kierunek przepływu energii może się zmieniać, między innymi w układach współpracujących z instalacją fotowoltaiczną lub magazynem energii. Urządzenie może również pełnić funkcję podlicznika dla wydzielonej części instalacji, lokalu, obwodu lub odbiornika trójfazowego.

Czterokwadrantowy pomiar energii biernej

Licznik rejestruje energię bierną indukcyjną i pojemnościową z uwzględnieniem kierunku jej przepływu. Wartości zapisywane są w czterech kwadrantach Q1–Q4.

Taki zakres pomiaru uzupełnia informacje o energii czynnej pobranej i oddanej oraz pozwala uzyskać pełniejszy obraz przepływów energii w instalacji. LE-03d-4Q-CT mierzy również moc bierną, moc pozorną i współczynnik mocy.

Pomiar parametrów sieci

Oprócz energii czynnej i biernej licznik mierzy napięcia fazowe i międzyfazowe, prądy poszczególnych faz, częstotliwość, moc czynną, bierną i pozorną oraz współczynnik mocy.

LE-03d-4Q-CT oblicza także zapotrzebowanie na moc czynną i bierną, również oddzielnie dla poszczególnych faz. Wszystkie dane można odczytywać bezpośrednio na wyświetlaczu LCD.

Licznik pomocniczy i wyjście impulsowe

Urządzenie ma dodatkowy licznik pomocniczy z funkcją REST. Pozwala on rozpocząć odrębny pomiar od wybranego momentu bez zmiany głównych rejestrów energii.

Wyjście impulsowe SO typu otwarty kolektor może współpracować z urządzeniami wyposażonymi w wejścia przeznaczone do zliczania impulsów.

Certyfikat MID

LE-03d-4Q-CT ma certyfikat MID potwierdzający zgodność z wymaganiami dotyczącymi przyrządów pomiarowych. Dzięki temu może pełnić funkcję podlicznika w układach, w których wymagane jest zastosowanie urządzenia zgodnego z MID, w tym również do rozliczania kosztów zużycia energii.

Mierzone wartości:
